香蕉影院在线观看_黄色成人av网站_欧美日韩中文视频_一本久久a久久精品vr综合_亚洲午夜精品久久久久久性色 _久久精品国产成人_av一二三不卡影片_久久精品国产亚洲5555_视频在线91_污片免费在线观看

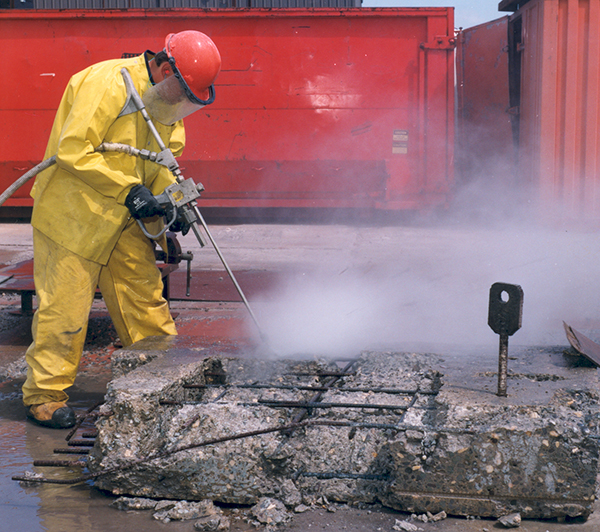

與常規方法相比，射流 的耗能為其幾百倍至幾于倍，達到180~4000GJ/m3。采用413MPa射流進行試驗表明，當噴頭相對千混凝土試件移動速度較快時（達到.5m/s)，即使在413MPa壓力下也不能保證混凝土全部被切割開，只有在速度降為250mm/s時，才可看到幾乎所有的試樣全部被切割開， 切割邊緣質量也還可以接受。

混凝土與眾不同的特性使得在最初研究階段遇到了困難。因為它由水泥砂漿和卵石經攪拌凝固而成，有的還用鋼筋網增強，當射流作用其上時，凝固的水泥砂漿較易沖蝕切割，但卵石就不同了。若卵石由石英巖破碎而成，其強度為420MPa，打擊點處壓力要在8400~12600MPa 以上才能有效地切割。基千此，研究一度集中在水炮的應用上，美國就開發了一種水炮來破碎混凝土[I)。使用高壓氮氣驅動增壓活塞，一次可將328mL純水以690MPa的峰值壓力經直徑l~,2.5mm噴嘴噴射出去。 由于采用高壓氣體壓縮機作驅動源并有儲氣瓶作緩沖，水炮工作頻率達 8次／min，峰值可達10次／min。試驗表明，使用直徑2mm噴嘴，峰值壓力為414MPa時，可將涅凝土連續破碎成20cmX 20cm X 12. 5cm的碎塊； 峰值壓力為380MPa時，可將混凝土斷續破碎成40cmX40cm~15cm的 碎塊；峰值壓力為420MPa時，可連續破碎混凝土。近年來，磨料射流被應用到混凝土切割方面。美國采用241. 5MPa壓力射流、直徑O.635mm噴嘴所作的試驗［I)表明，以0.4mm/s速度移動，磨料流根72g/s時，可在混凝土中切開深380mm 的槽，表面75mm以下直徑10mm的鋼筋被一次切斷；當移動速度為1.3mm/s時，表面127mm以下的鋼筋只能部分切斷；以25mm/min速 度移動，磨料流量36g/s，可一次切斷內含兩根18mm直徑鋼筋的厚 250mm的水泥塊，其中一根位于表面以下75mm，另一根位于表面以 下175mm。 試驗還表明，石榴石比二氧化硅或金剛砂切割效率高，磨 料耗用量在68g/s時切割效率達到最佳，但將其降至38g/s，效率只降低了11%。日本對不同磨料的切割性能對比發現[ I)，鐵屑效率比氧化鋁效率高，其原因是鐵屑密度較大，到達切槽底部時所攜帶的能量要比 密度較小的氧化鋁顆粒攜帶的大。 試驗在214MPa壓力下進行，水流 量為15L/min。 他們還發現，由于氧化鋁顆粒脆性大、硬度大，撞擊后 易碎，而鐵屑則能在撞擊后保持銳利性，更值得重新回收使用。
