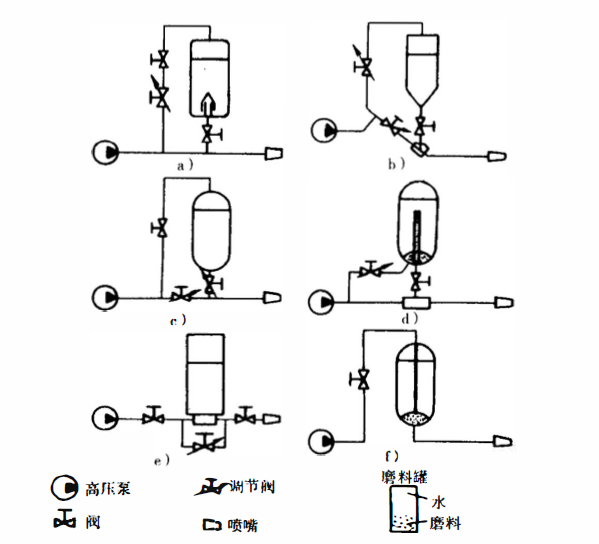

典型的磨料水懸浮液射流系統包括高壓泵站、 磨料混合裝置和噴頭（嘴）3部分。其中關鍵在于磨料混合裝置，它應能調節磨料流抵并確保供料均勻通暢，圖a中，在磨料罐底部有一套由擋罩和迷宮環組成的裝置來實現均勻供料。圖b中設有一類似于噴 射器的特殊混合元件，同時磨料罐底部為錐形，通過調節兩邊閥的開度 來調節磨料含量并實現均勻供料。圖d中，磨料罐內設有螺旋疏料桿， 以使磨料均勻下沉，防止堵塞，同時旁通水路使罐內磨料充分流態化。 圖e中，磨料罐底部有一特殊混合腔，由于重力作用磨料落入混合腔并 與水流混合，通過調節節流閥的開度即可控制磨料供給晝。為了不使 磨料沉積，將混合腔做成環形輪胎狀是一個成功的實例。噴嘴是磨料 水懸浮液射系統的另一關鍵。由于噴嘴壽命影響，使用壓力受到限制。 圖10-5為圖10-4b所示裝置中測措的流蜇、壓力同噴嘴直徑的關系，其泵水功率為9.5kW。
